TRỤ SỞ CHUNG TỈNH KHÁNH HÒA
Dự án: TRỤ SỞ CHUNG TỈNH KHÁNH HÒA
Vị trí: Xã Vĩnh Thái, Thành phố Nha Trang, Tình Khánh Hòa, Việt Nam
Phương án kiến trúc dự thi
Năm thiết kế: 2024

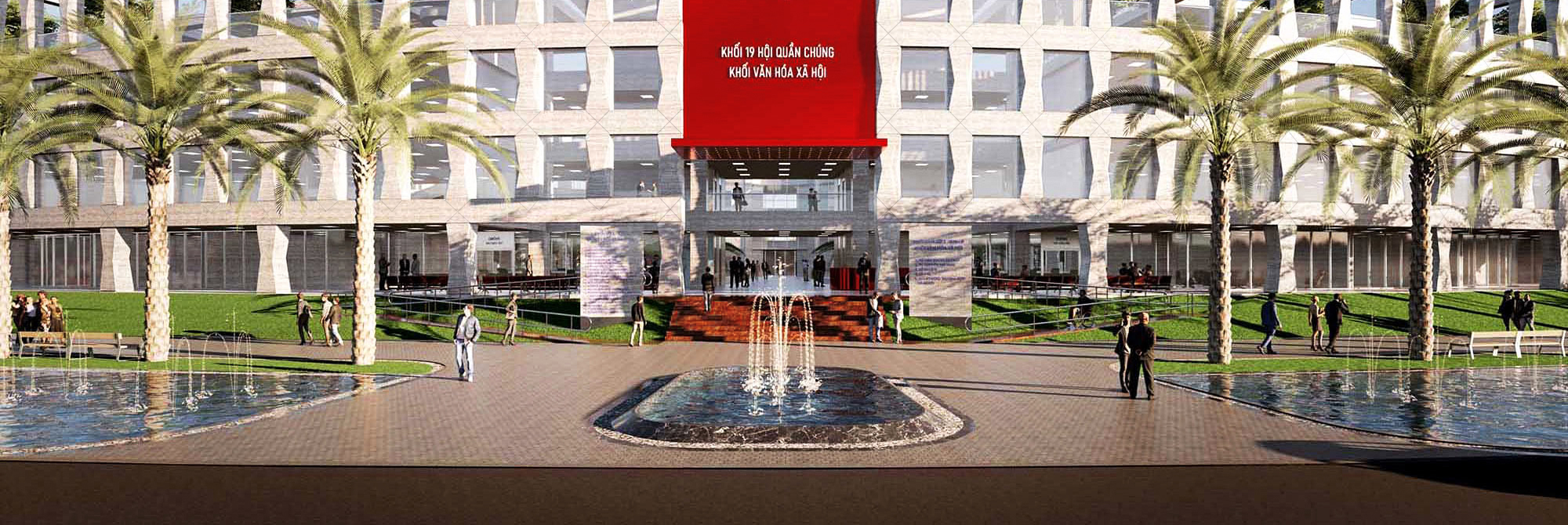

Phối cảnh mặt đứng chính.

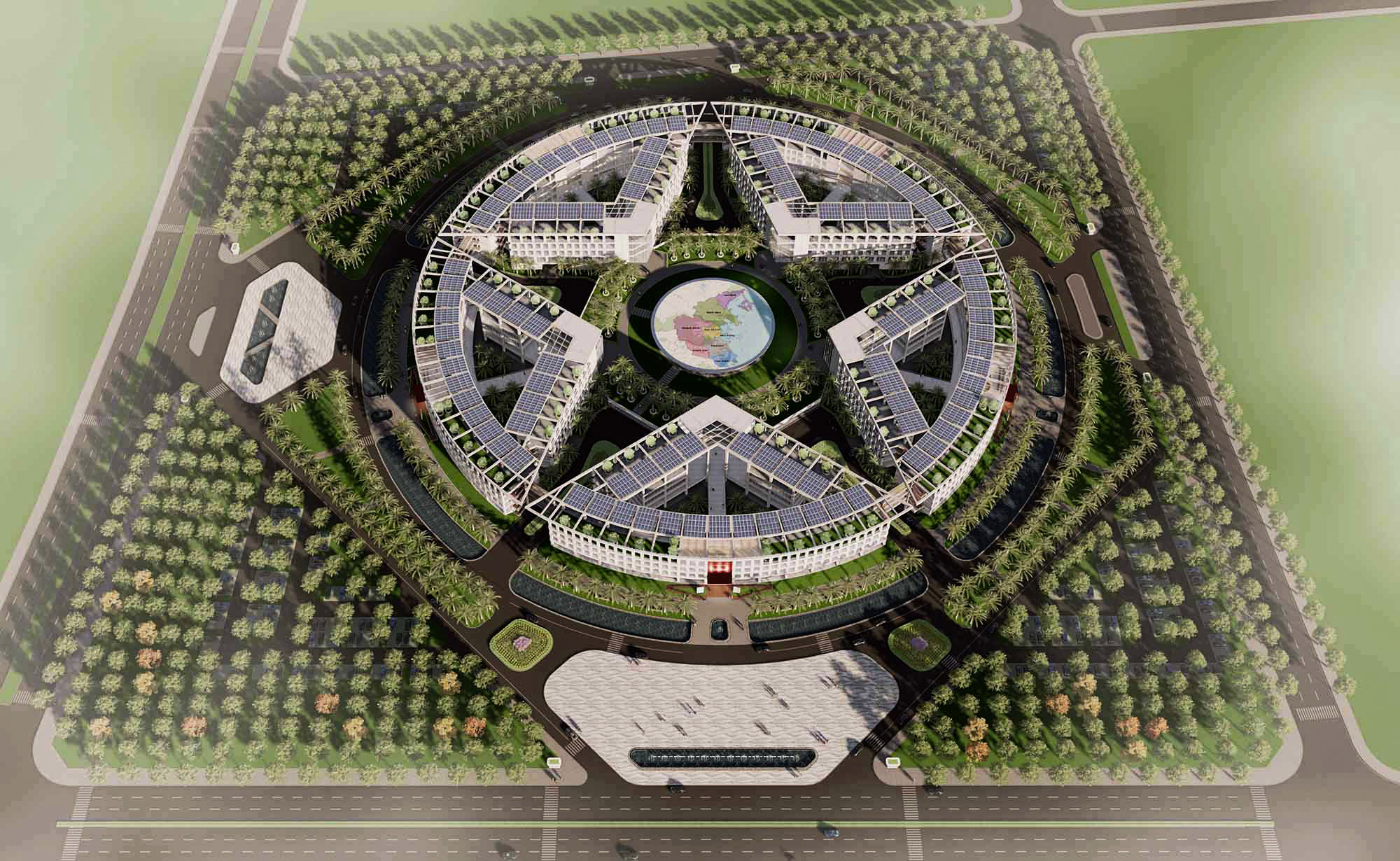

Phối cảnh tổng mặt bằng

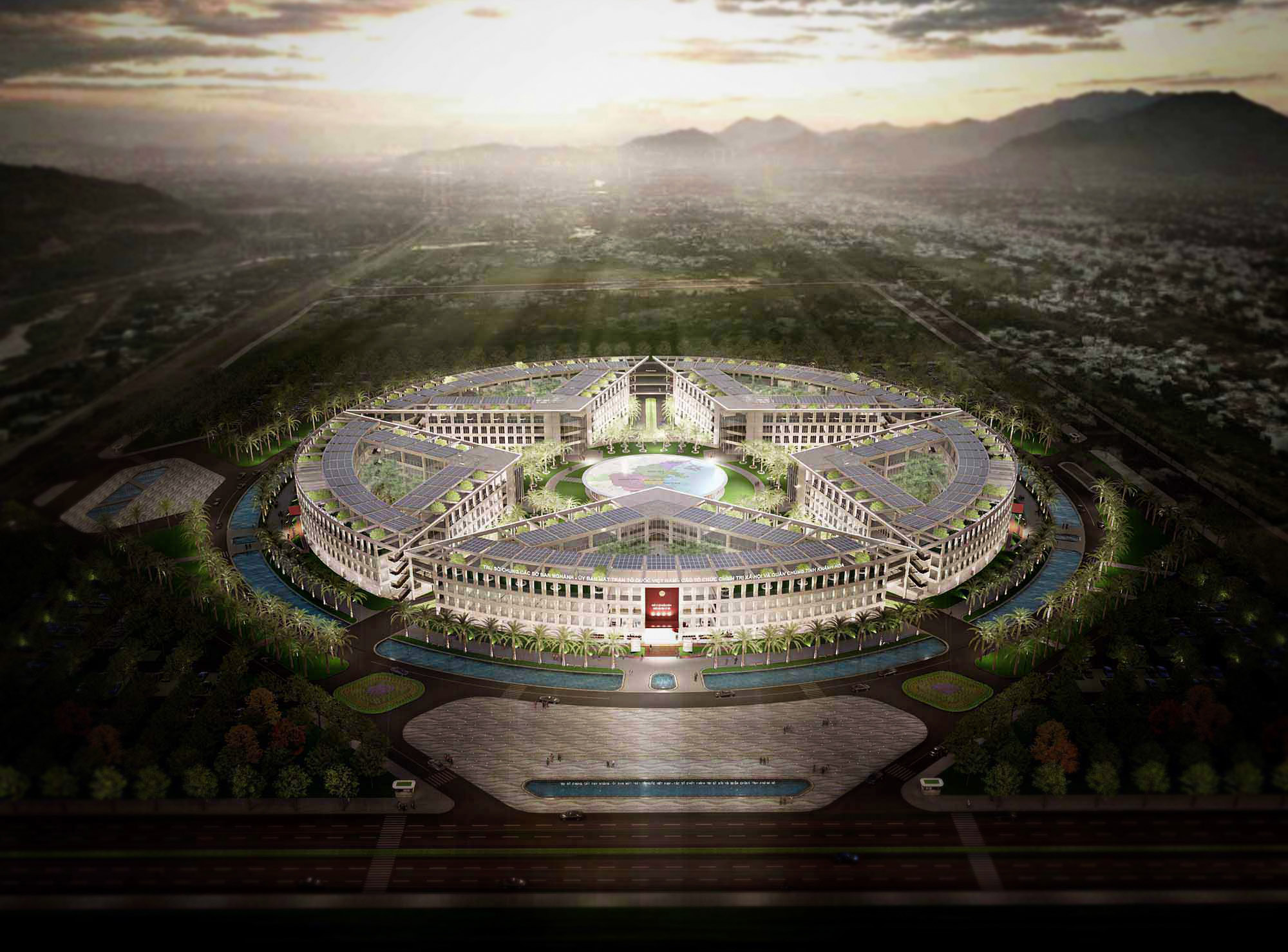

Phối cảnh tổng thể

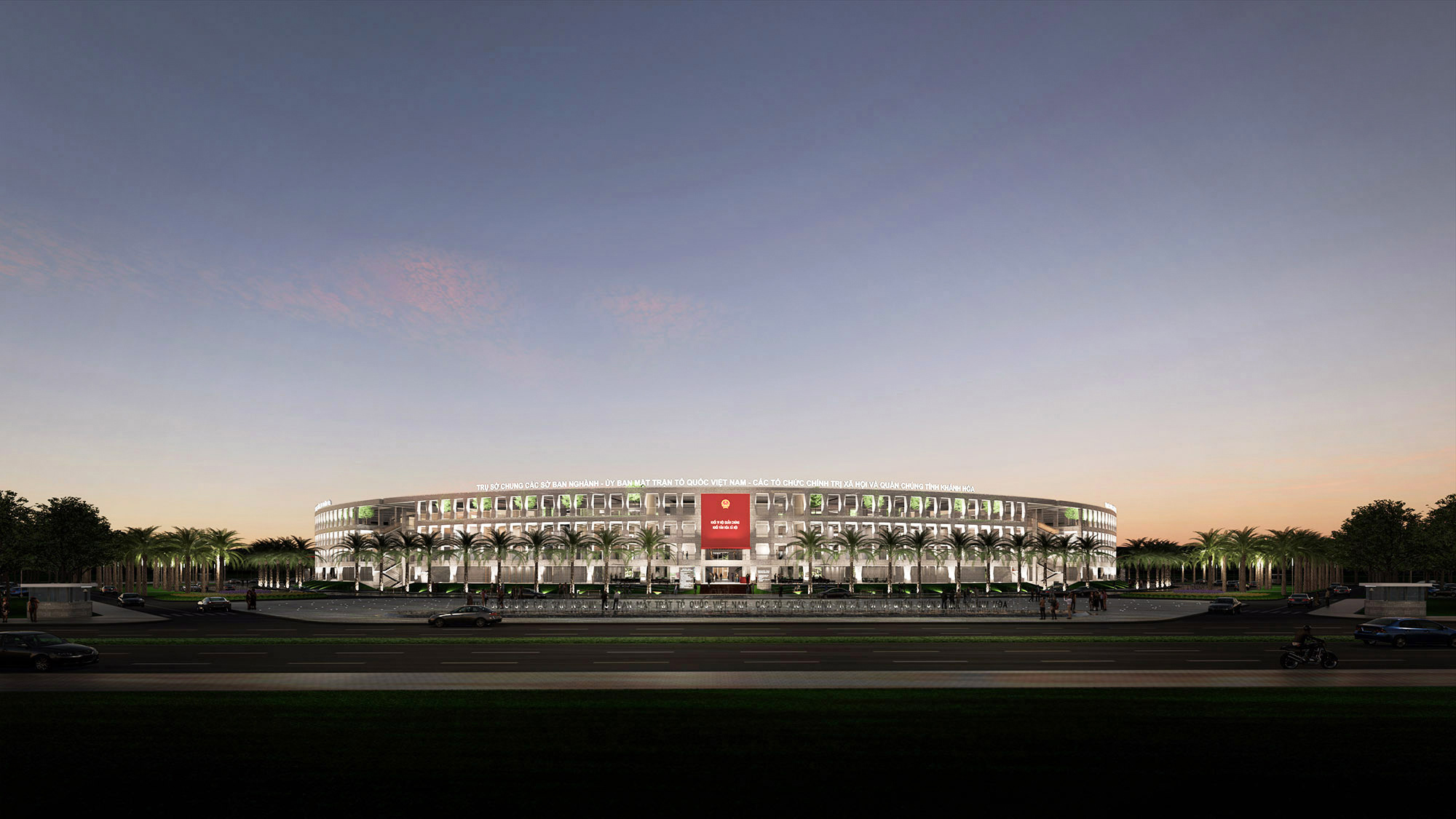

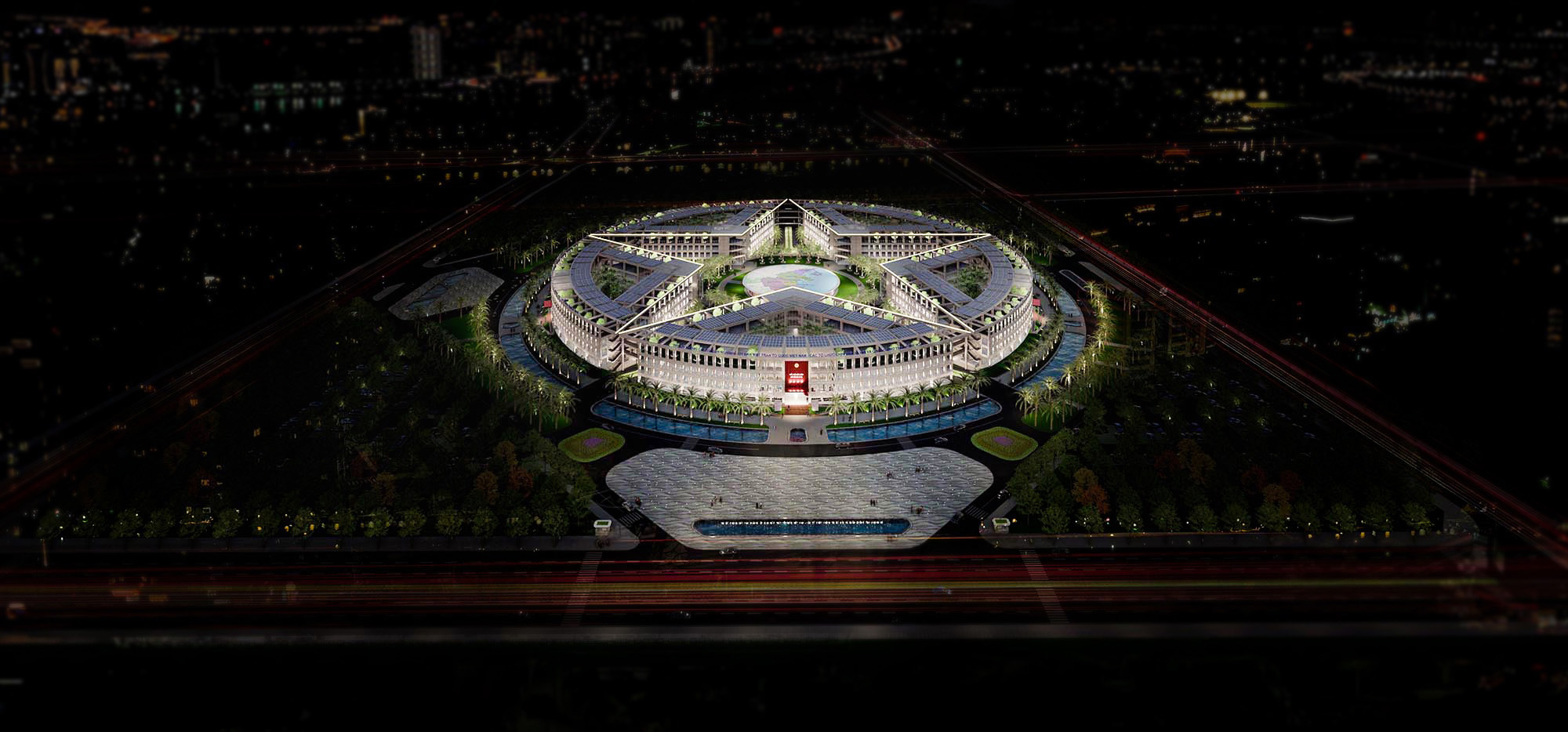

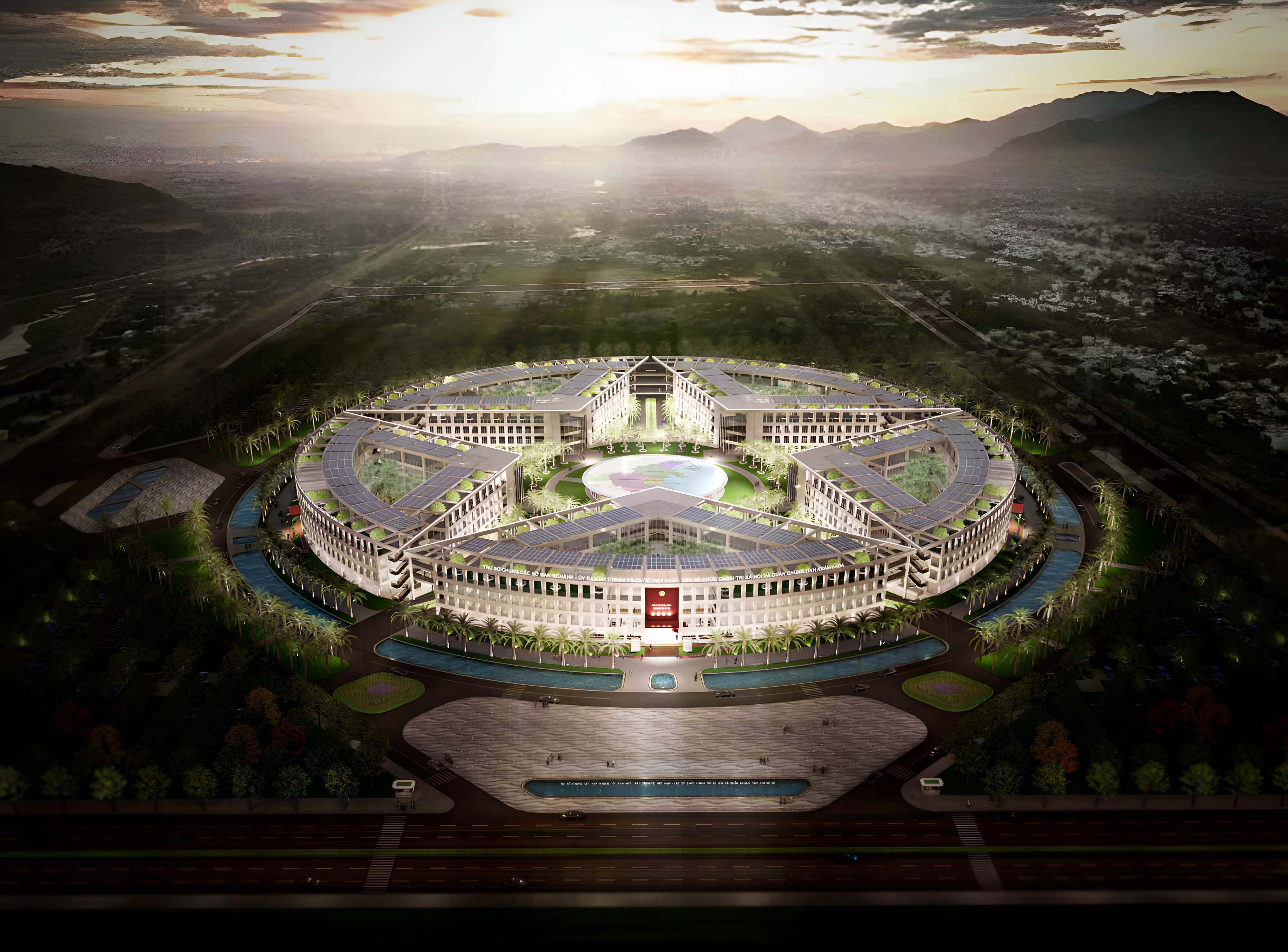

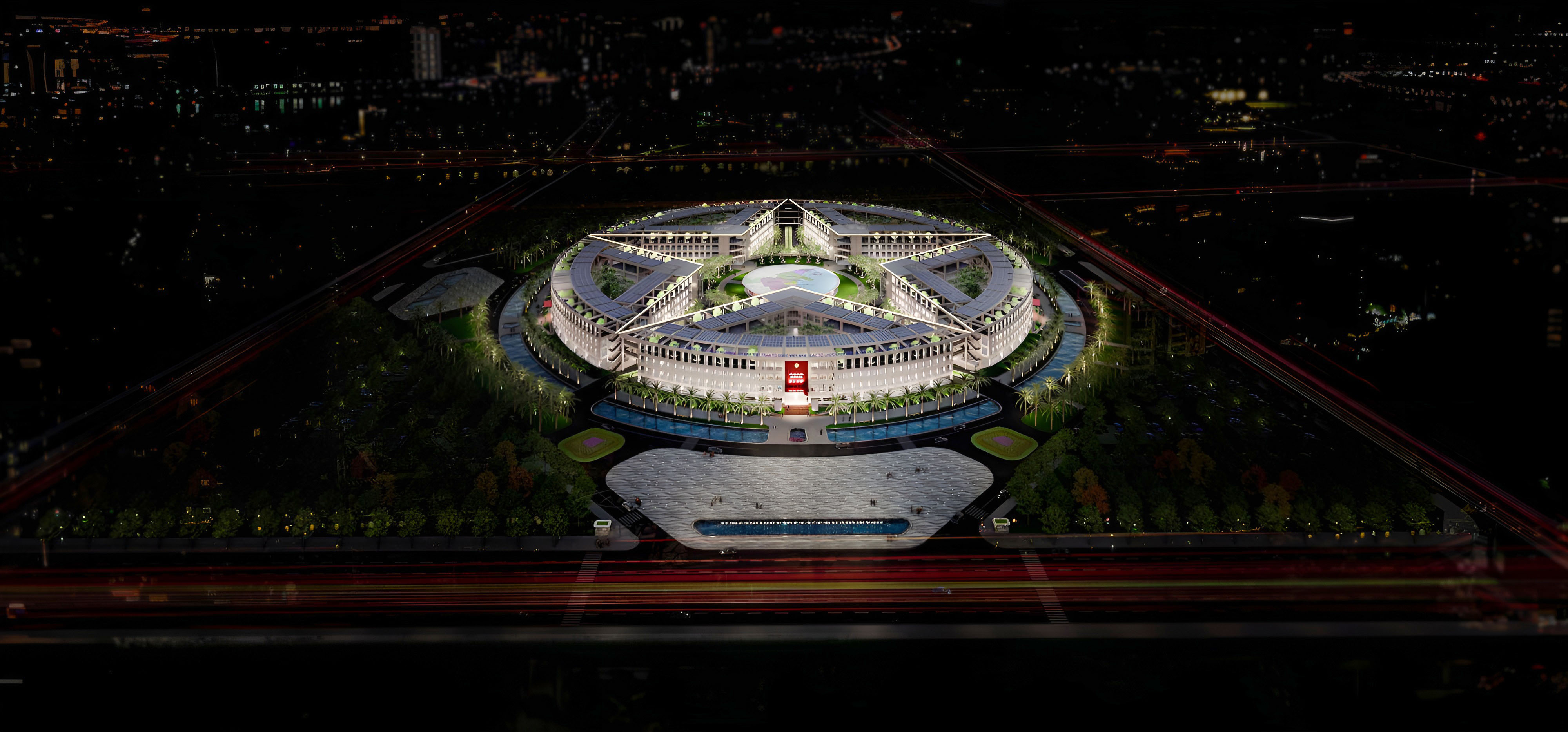

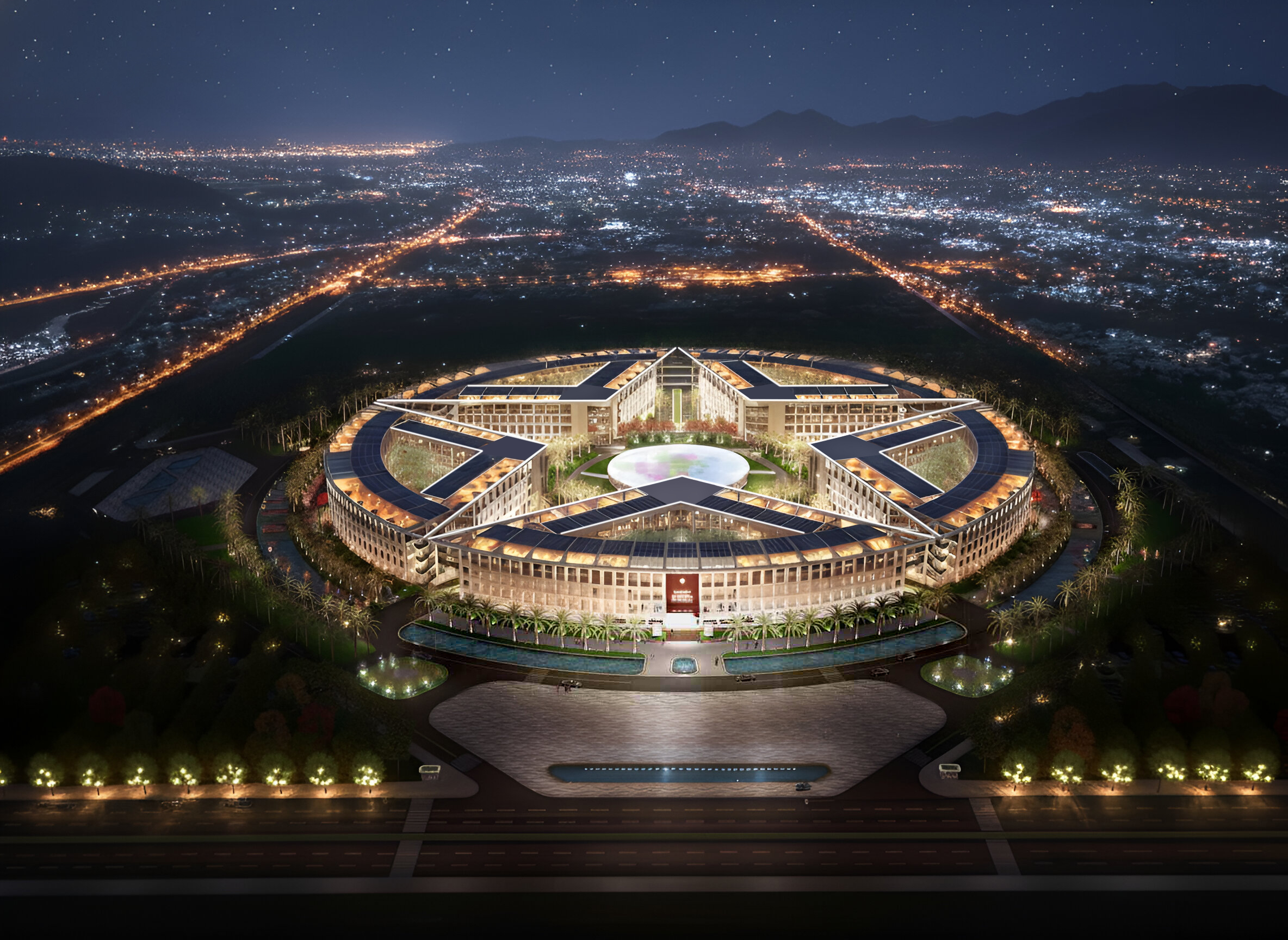

Phối cảnh tổng thể ban đêm

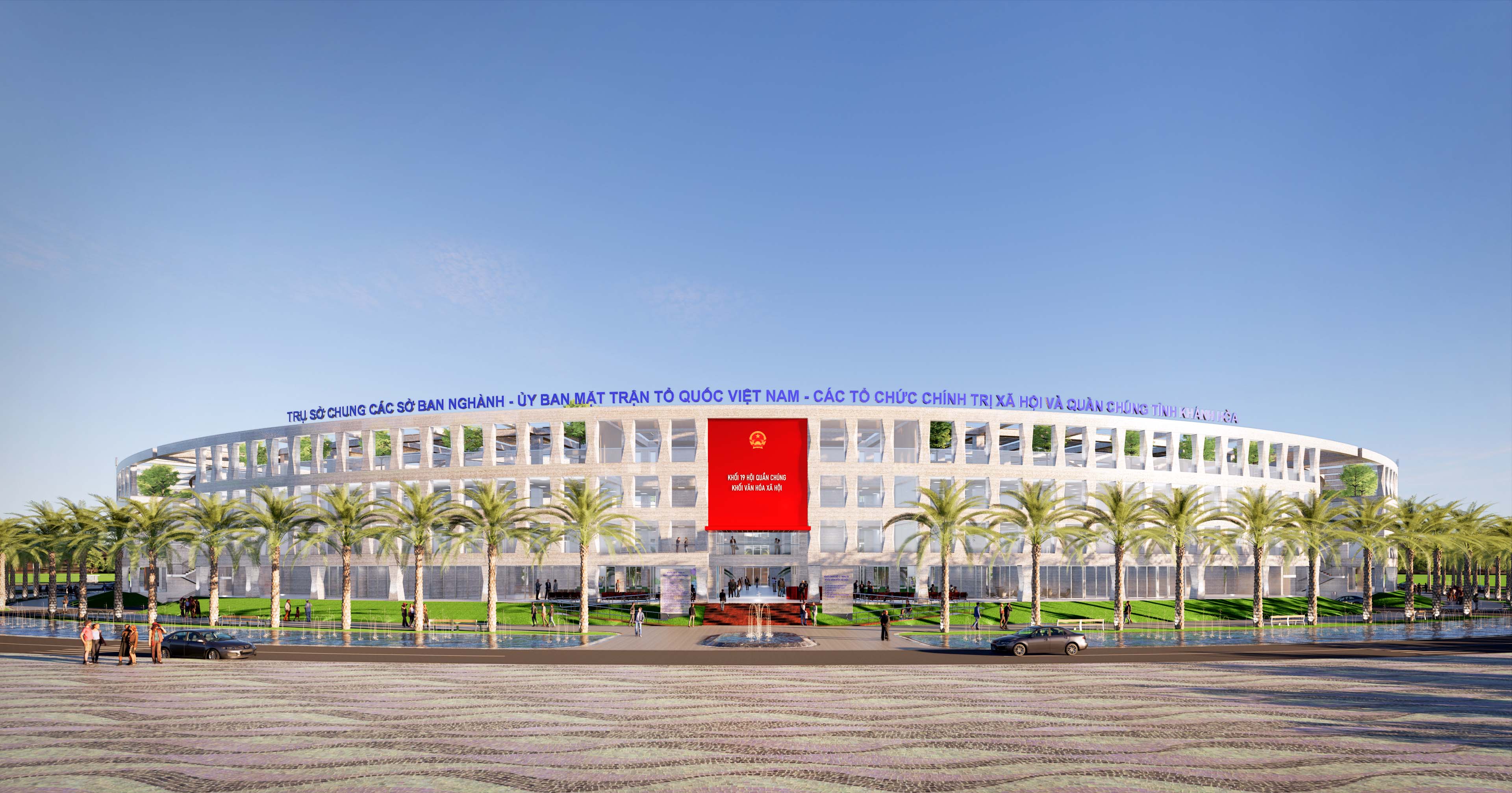

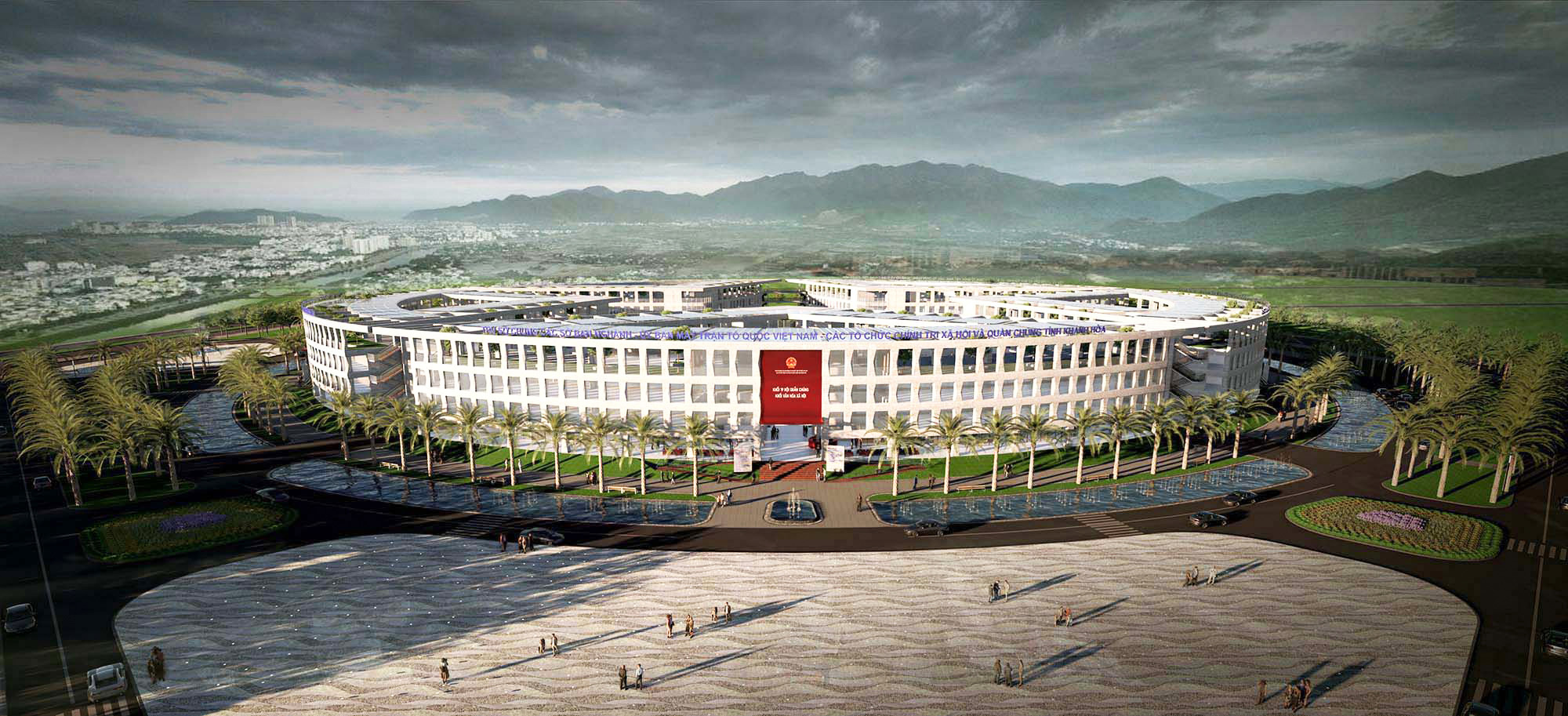

Phối cảnh tổng thể mặt đứng chính
Phối cảnh không gian cảnh quan bao quanh

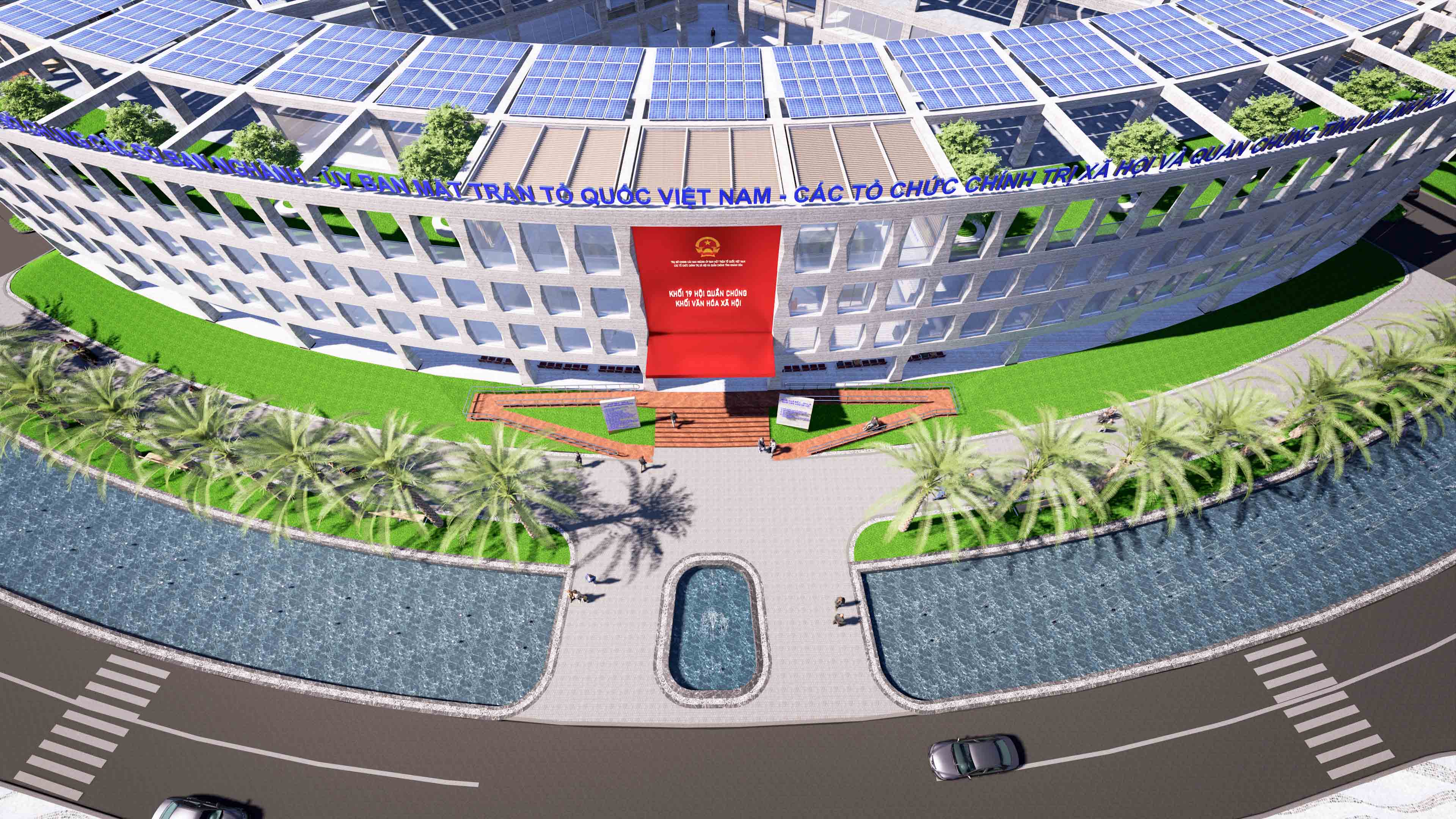

Phối cảnh các lối vào chính

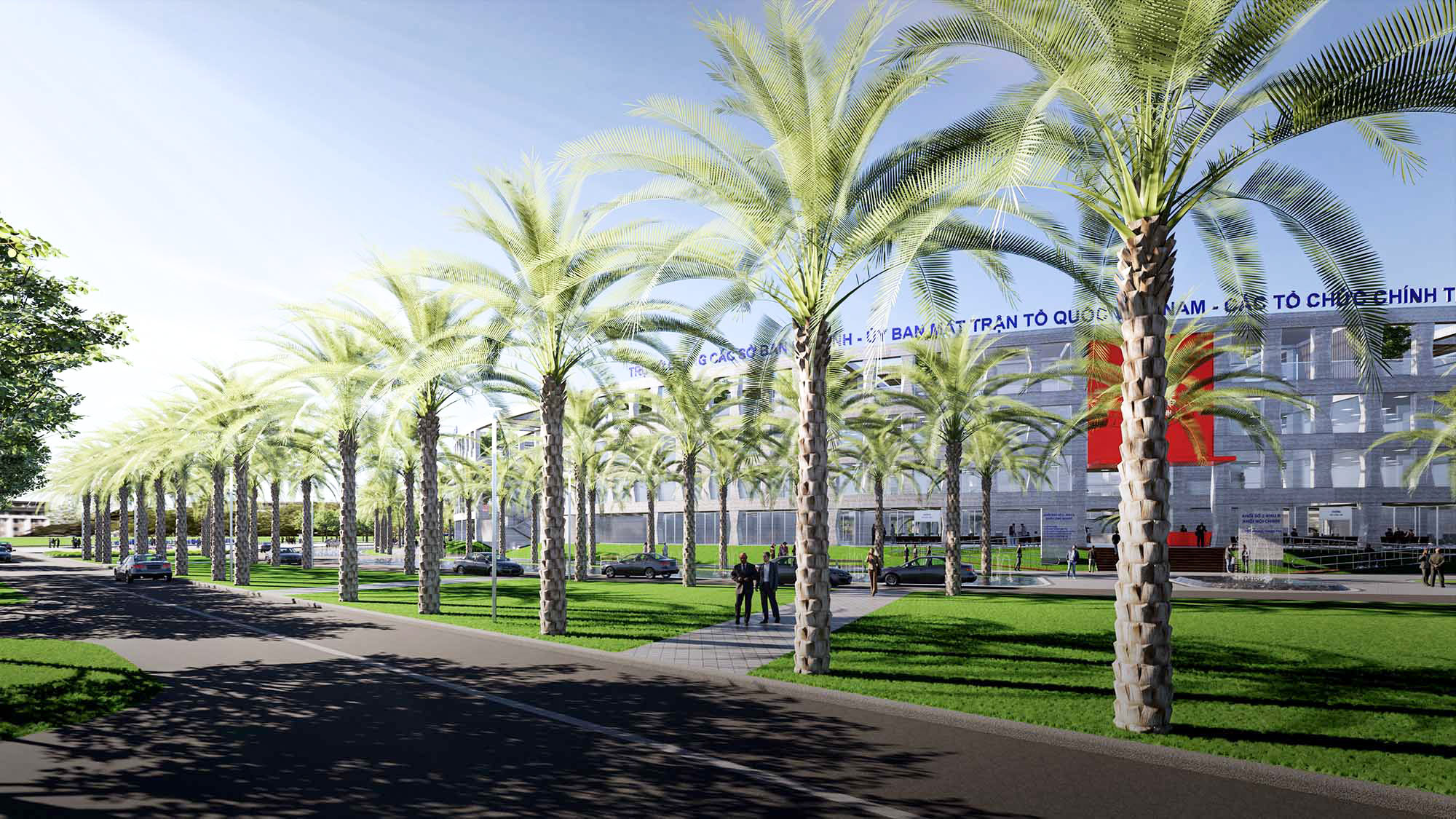

Phối cảnh không gian cảnh quan, sân đường nội bộ nhìn từ lối vào chính

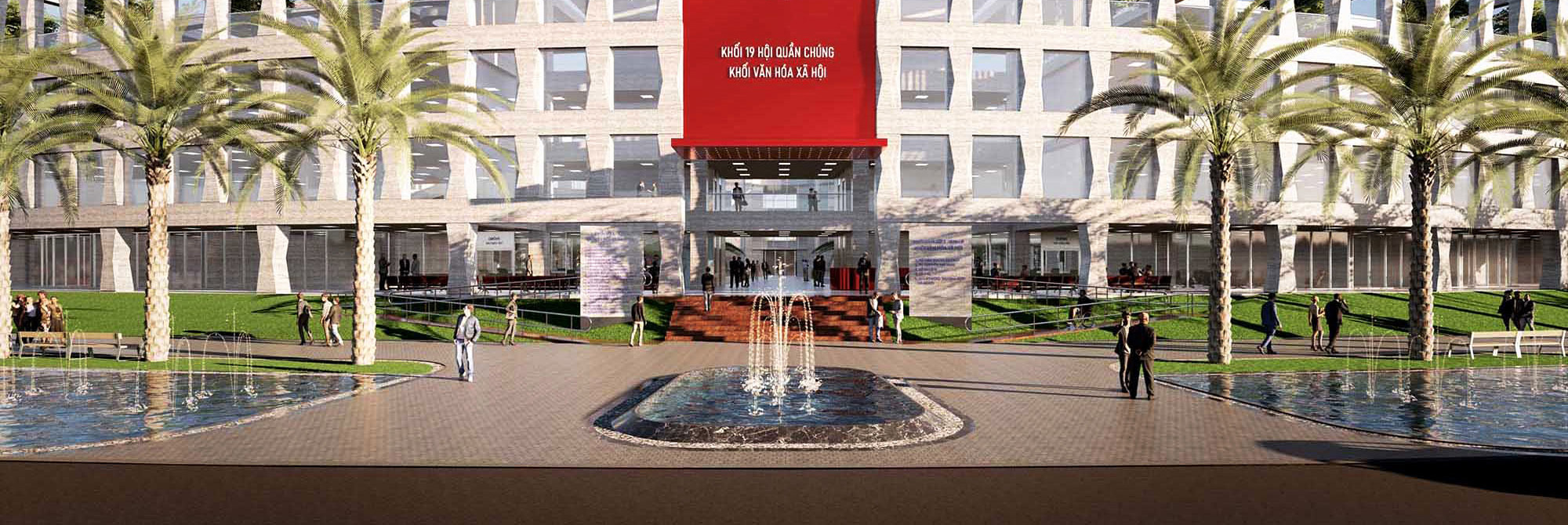

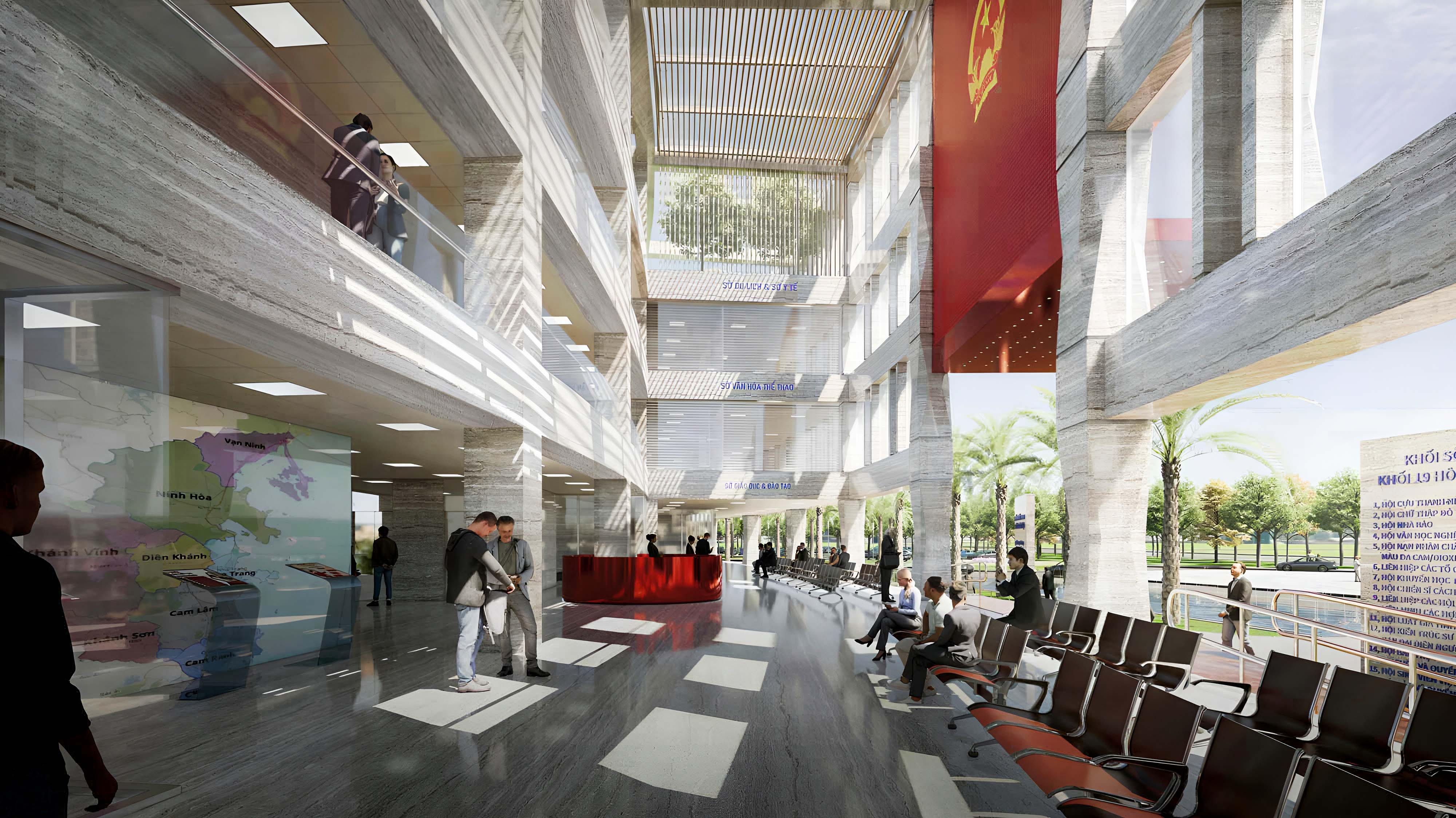

Không gian các sảnh chờ tại mỗi khối nhà

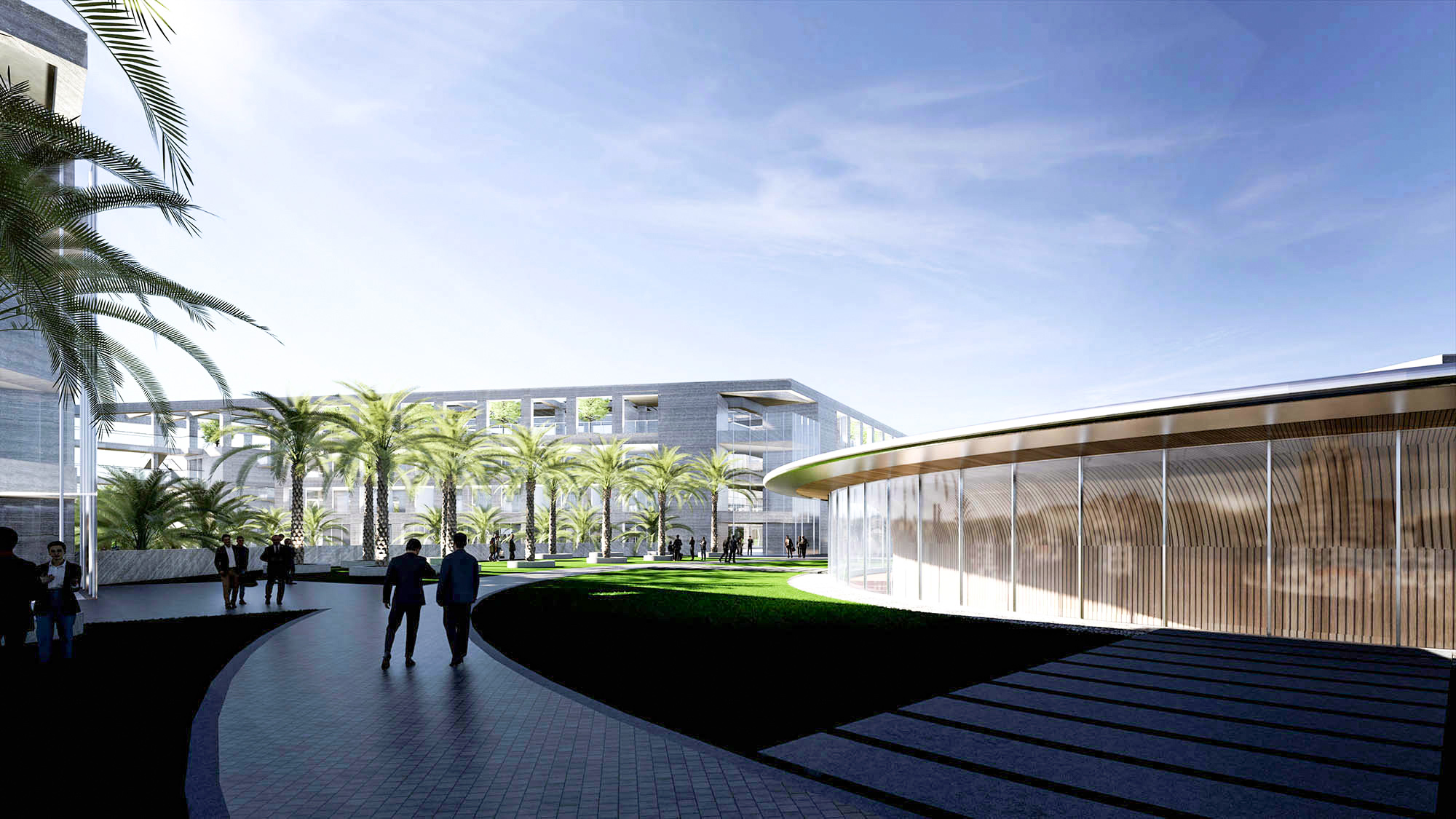

Không gian công viên nội bộ và khối nhà hội trường trung tâm.

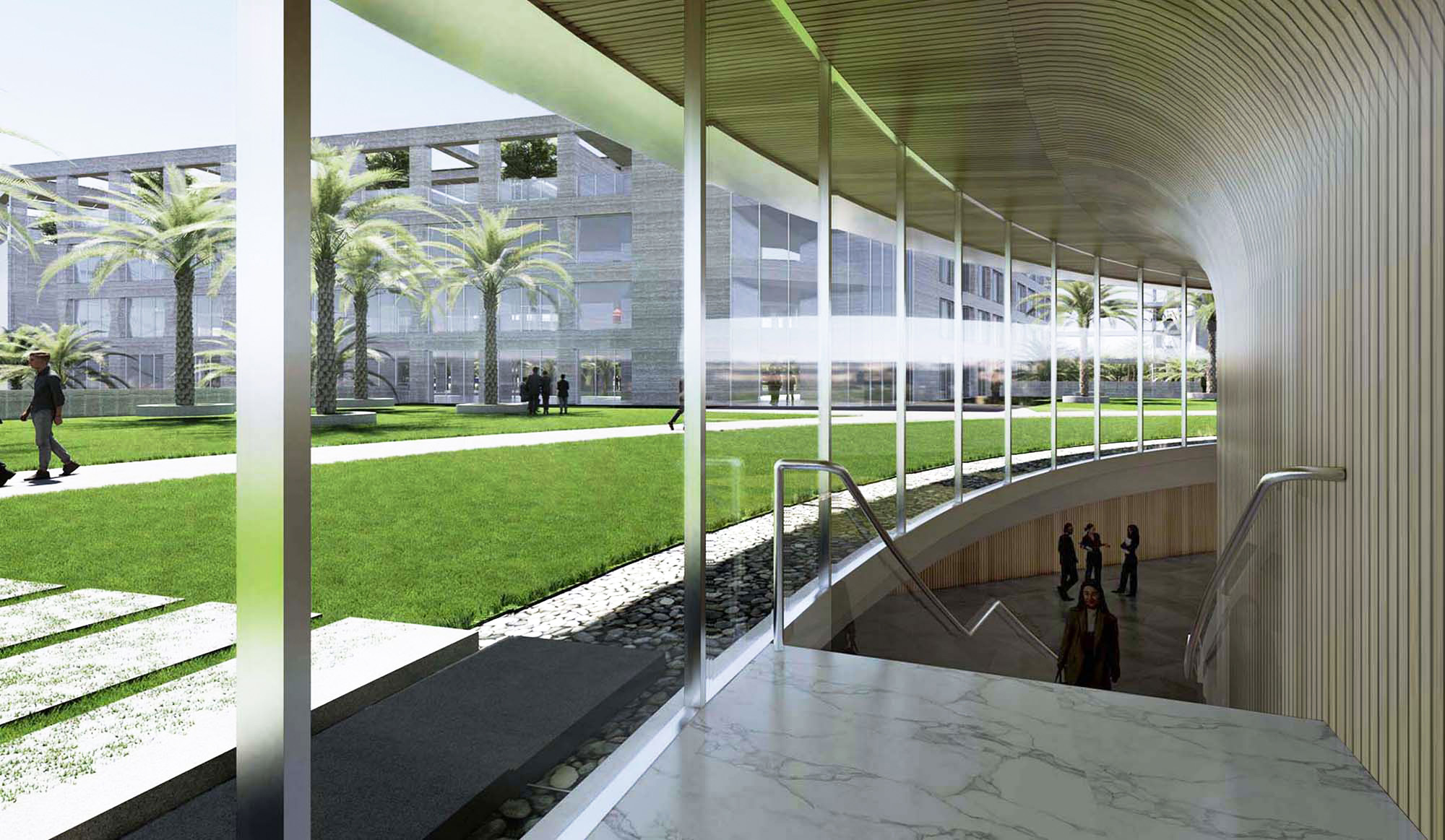

Không gian sảnh kết nối từng công viên sân torng với khu hội trường, phòng họp.

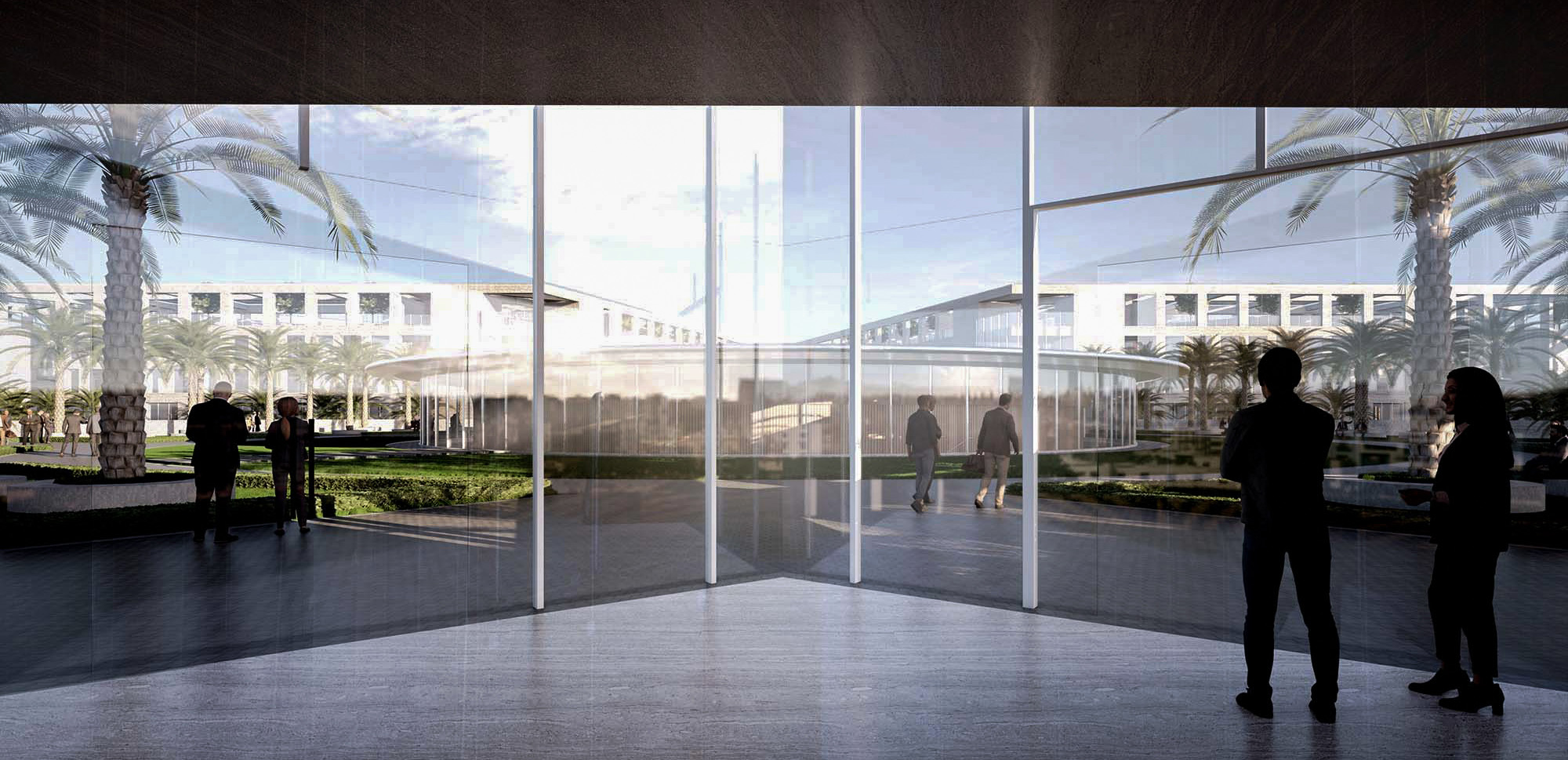

Không gian nhìn từ sảnh thang nhìn ra công viên nội bộ
Sơ đồ không gian các tầng

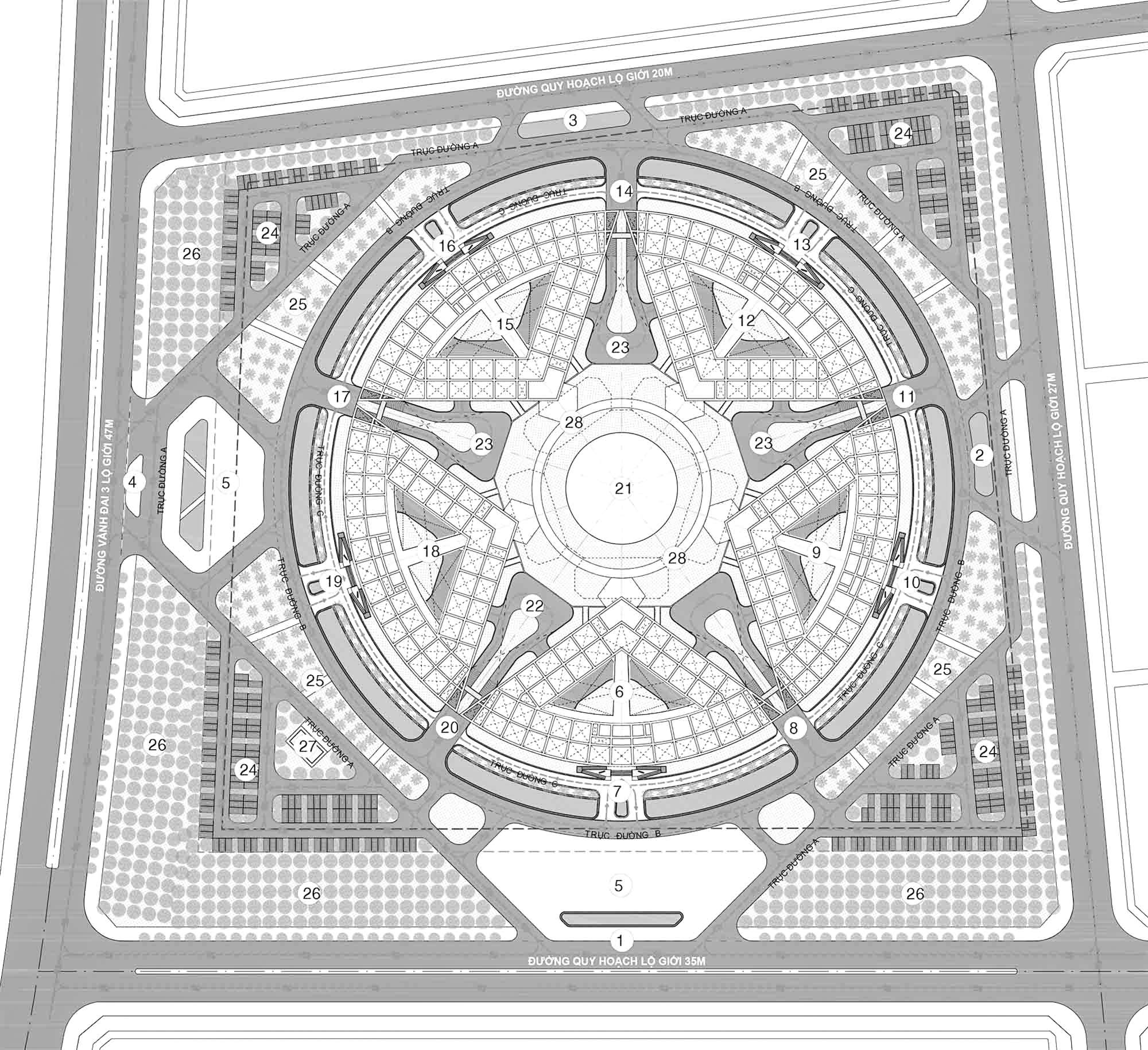

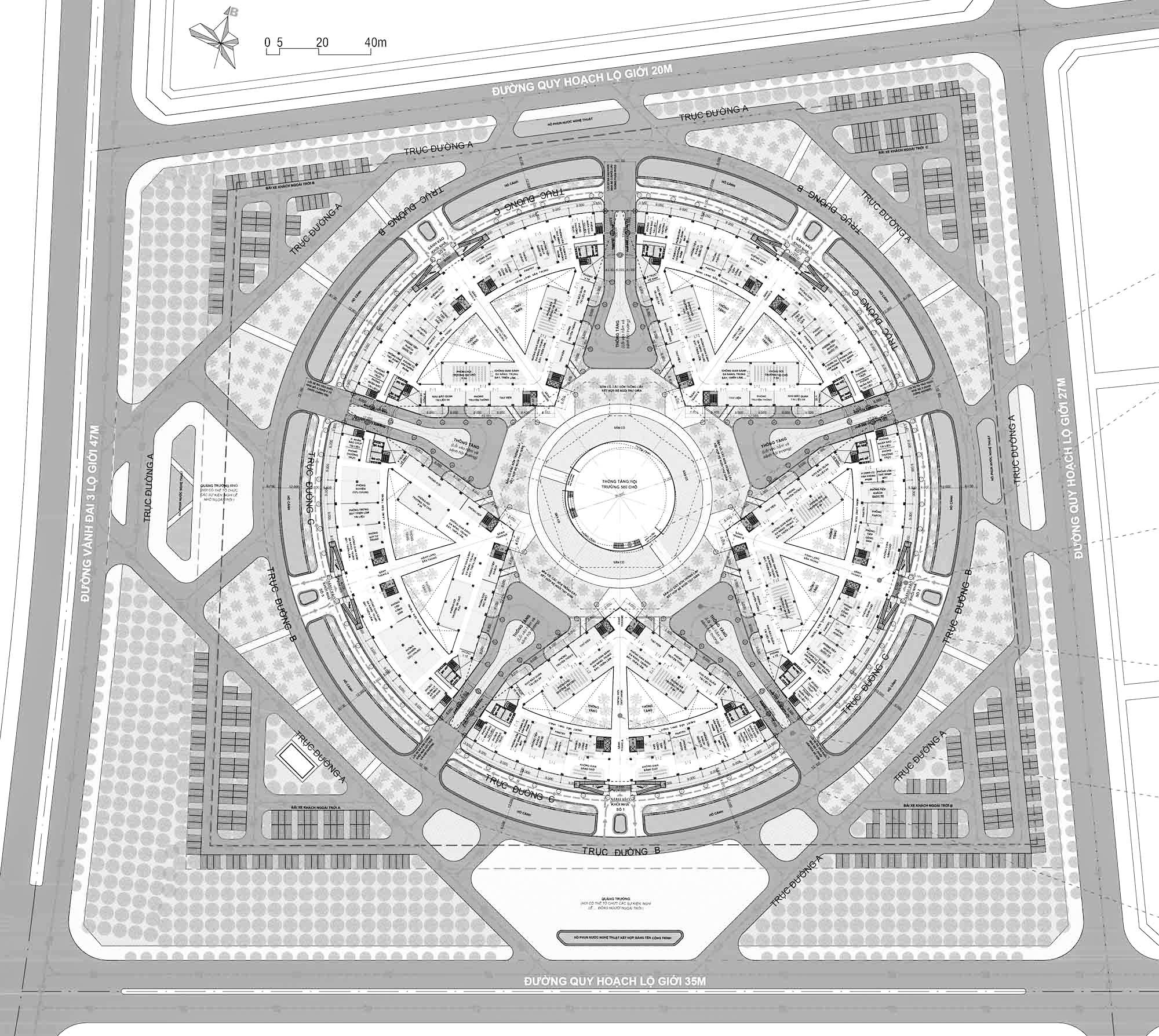

Mặt bằng tổng thể
Mặt bằng tổng thể tầng trệt
Mặt bằng tổng thể tầng hầm

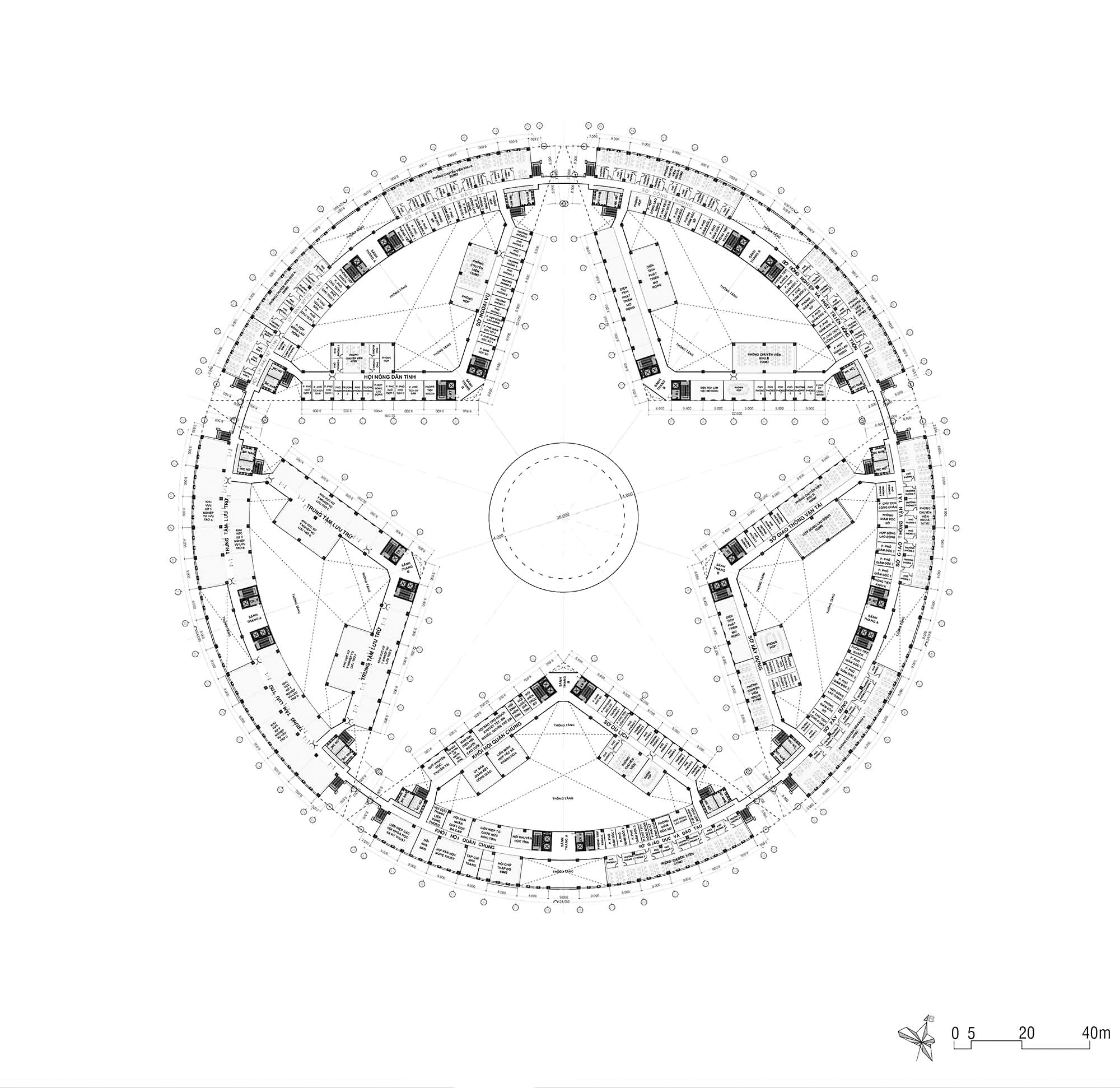

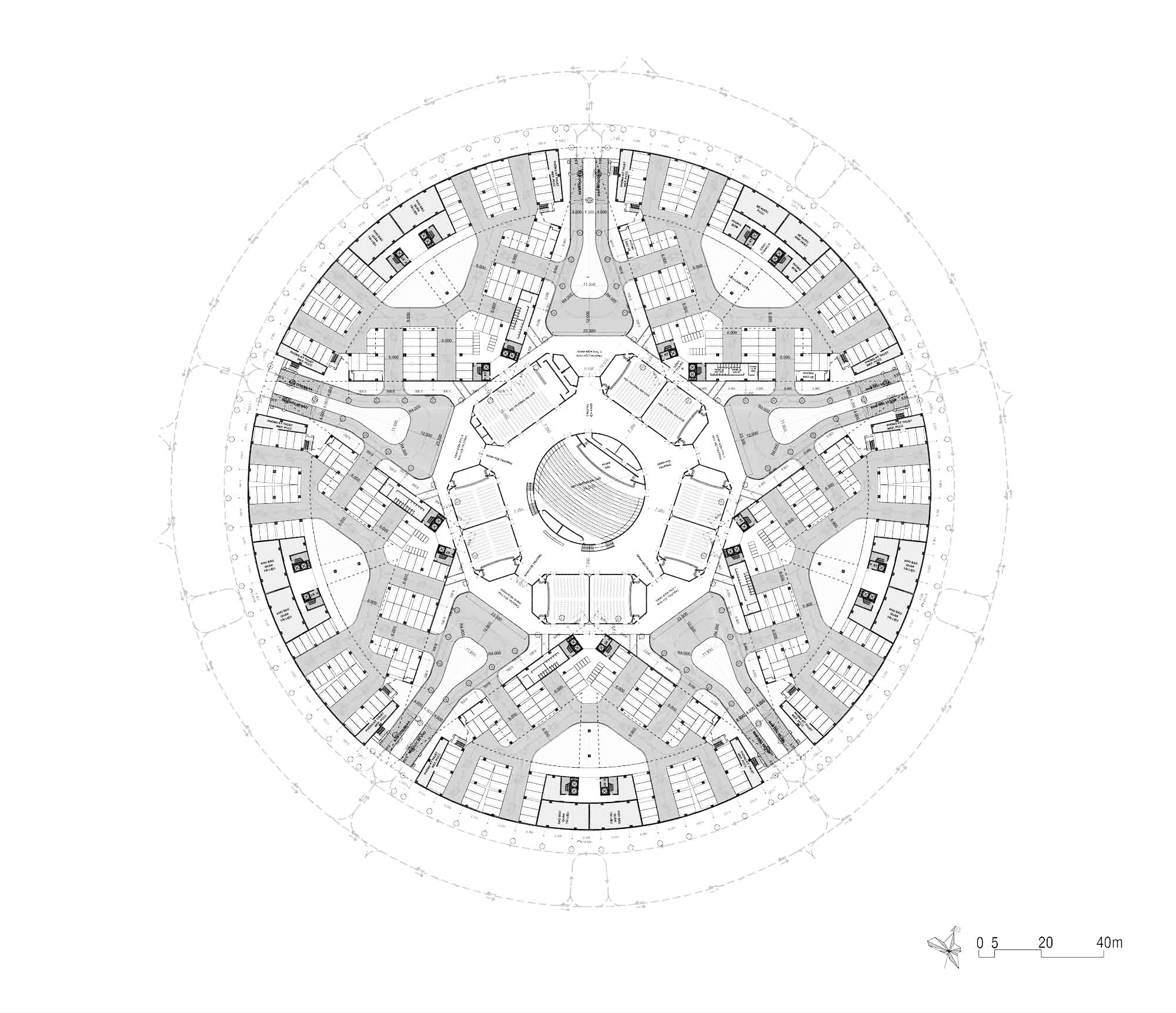

Mặt bằng tầng điển hình

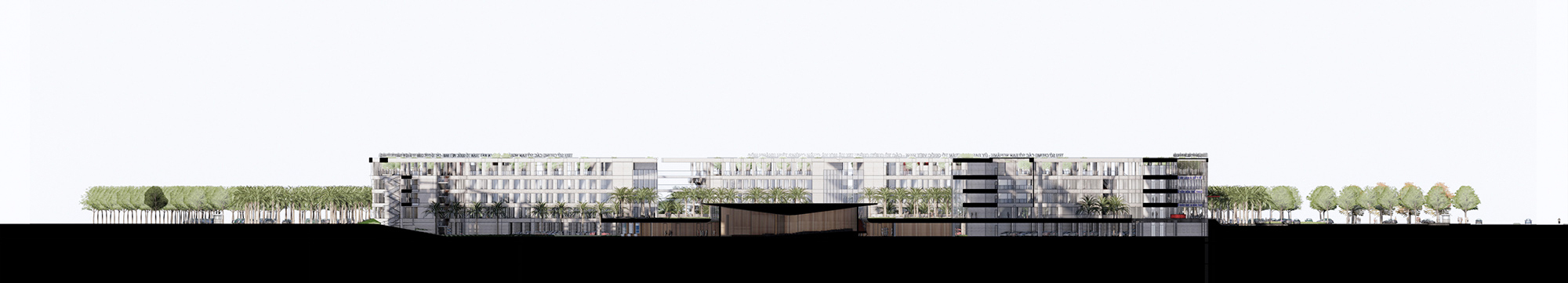

Mặt cắt không gian
Mặt cắt qua lối vào tầng bán hầm

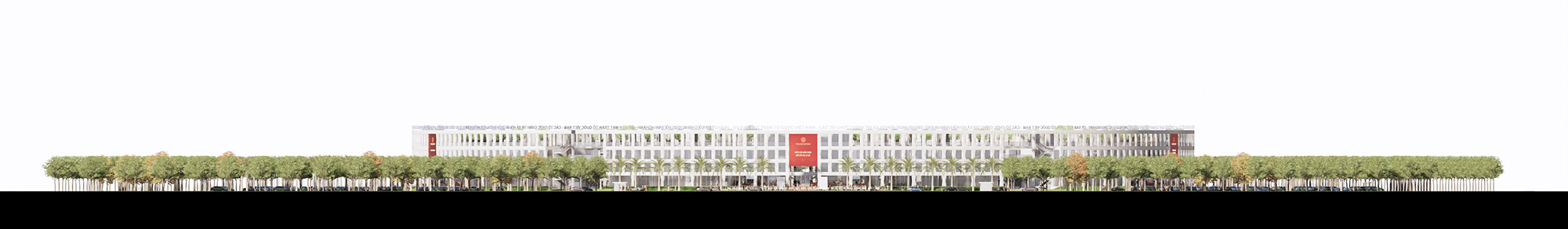

Mặt đứng chính

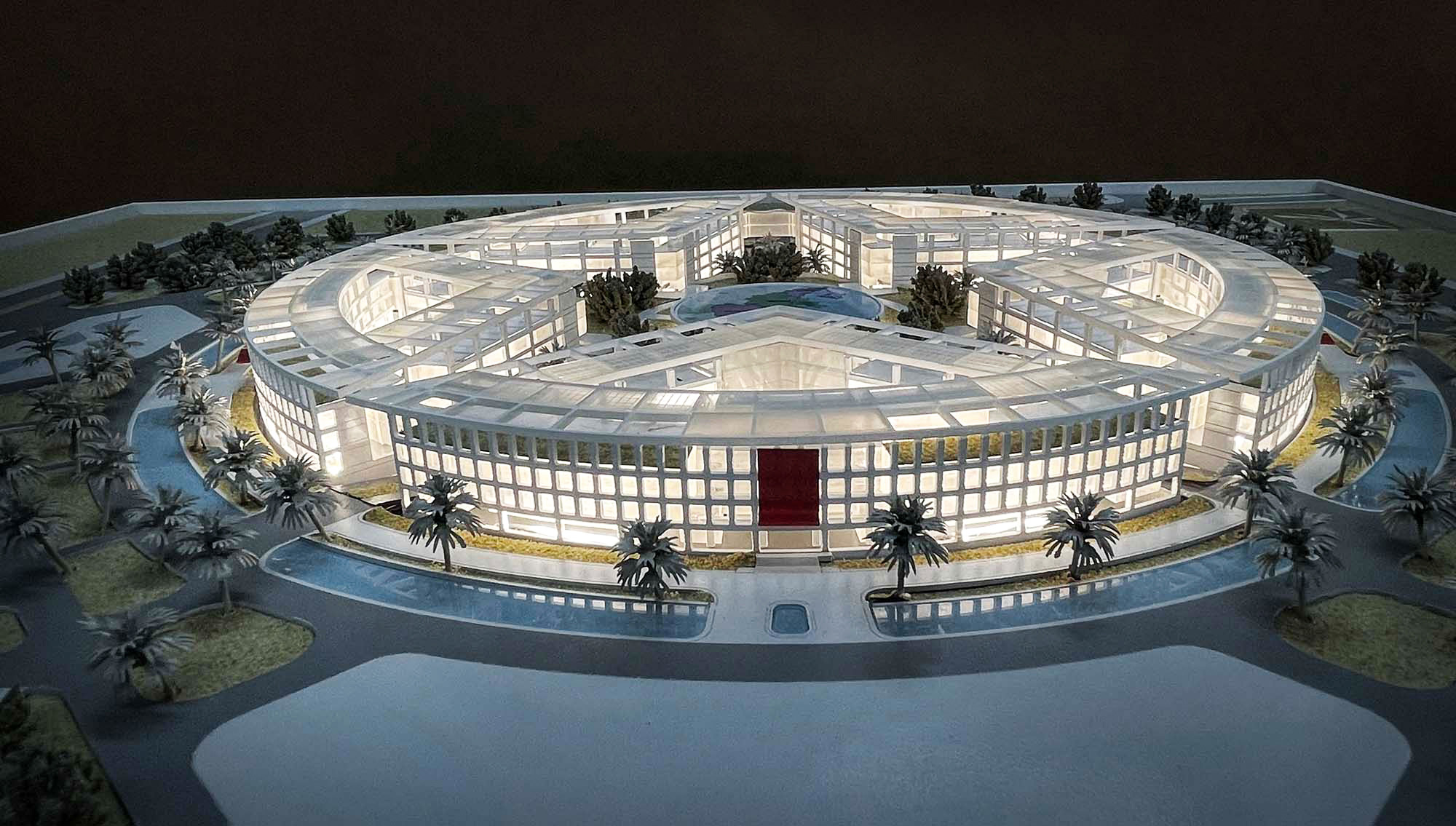

Mô hình tổng thể

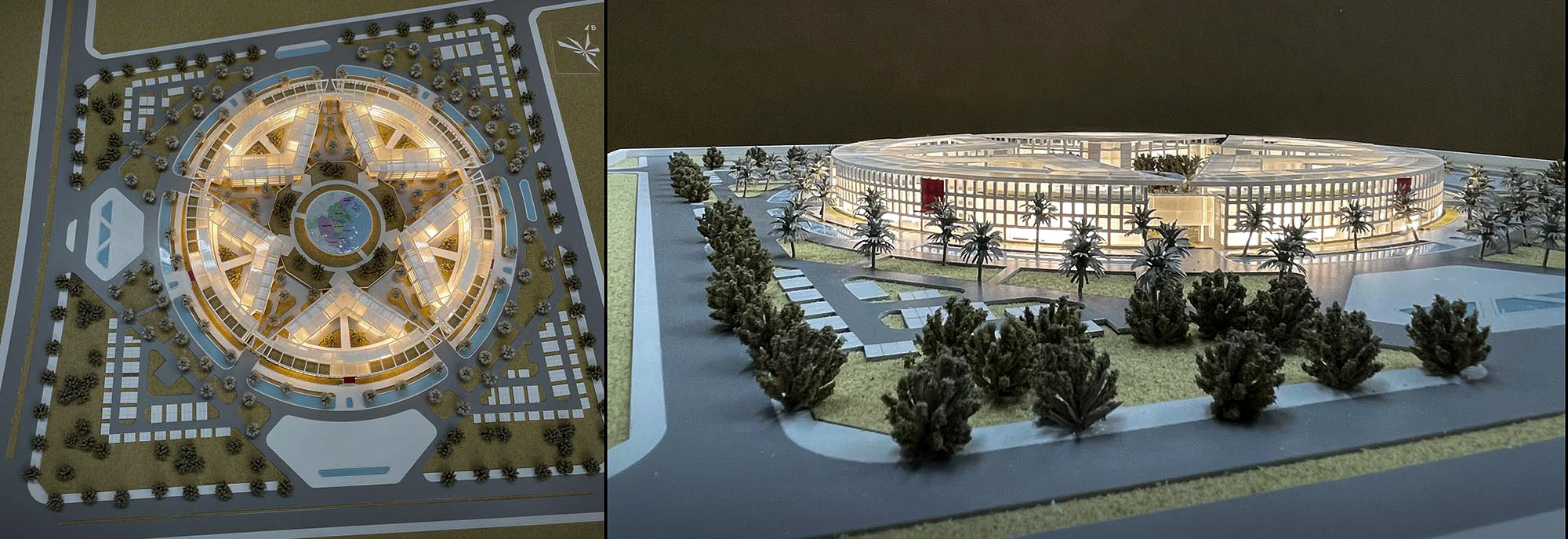

Các hình ảnh mô hình tổng thể
Dự án: TRỤ SỞ CHUNG TỈNH KHÁNH HÒA
Vị trí: Xã Vĩnh Thái, Thành phố Nha Trang, Tình Khánh Hòa, Việt Nam
Phương án kiến trúc dự thi
Năm thiết kế: 2024
1, Ý TƯỞNG:
Theo triết học phương Đông, vạn vật đều phát sinh từ 5 yếu tố: Kim, Mộc, Thủy, Hỏa, Thổ. 5 yếu tố này được gọi là ngũ hành.
Từ xa xưa đến nay, giữa Trời và Đất luôn tồn tại một mối quan hệ giao thoa với nhau. Tương tự như quy luật ngũ hành tương sinh tương khắc tức nghĩa sự chuyển hóa qua lại giữa mặt sinh và mặt khắc. Chúng tồn tại phụ thuộc lẫn nhau, trong sinh có khắc cũng như trong khắc có sinh đã trở thành định lý cơ bản nhằm duy trì sự sống của vạn vật.
Hình tròn không có bắt đầu hoặc kết thúc. Chúng đại diện cho sự vĩnh cửu và trong mọi nền văn hóa, chúng là một hình mẫu đại diện cho mặt trời, trái đất, mặt trăng, vũ trụ và giữa những thiên thể khác. Hình tròn được sử dụng để liên tưởng đến những đối tượng có hình dáng tương tự như bánh xe, quả bóng và rất nhiều loại trái cây. Hình tròn gợi ý cho sự đầy đủ.
Hình tròn còn biểu trưng cho sự vô hạn, thống nhất và hài hòa.
Thúng chai (thuyền thúng) là dụng cụ đánh bắt hải sản thô sơ của người dân chài, gắn liền với cuộc sống những ngư dân miền biển Nam Trung bộ nói chung và ngư dân tỉnh Khánh Hòa nói riêng. Thô sơ nhưng gần gũi, những chiếc thúng chai như là những mảnh hồn của tình người dân ve vùng biển.
Trên mặt bên Nhưng vòng tròn của Thuyền thúng như là một hình ảnh thân thuộc, gần gũi.
Theo triết học phương Đông, vạn vật đều phát sinh từ 5 yếu tố: Kim, Mộc, Thủy, Hỏa, Thổ. 5 yếu tố này được gọi là ngũ hành.
Từ xa xưa đến nay, giữa Trời và Đất luôn tồn tại một mối quan hệ giao thoa với nhau. Tương tự như quy luật ngũ hành tương sinh tương khắc tức nghĩa sự chuyển hóa qua lại giữa mặt sinh và mặt khắc. Chúng tồn tại phụ thuộc lẫn nhau, trong sinh có khắc cũng như trong khắc có sinh đã trở thành định lý cơ bản nhằm duy trì sự sống của vạn vật.
Hình tròn không có bắt đầu hoặc kết thúc. Chúng đại diện cho sự vĩnh cửu và trong mọi nền văn hóa, chúng là một hình mẫu đại diện cho mặt trời, trái đất, mặt trăng, vũ trụ và giữa những thiên thể khác. Hình tròn được sử dụng để liên tưởng đến những đối tượng có hình dáng tương tự như bánh xe, quả bóng và rất nhiều loại trái cây. Hình tròn gợi ý cho sự đầy đủ.
Hình tròn còn biểu trưng cho sự vô hạn, thống nhất và hài hòa.
Thúng chai (thuyền thúng) là dụng cụ đánh bắt hải sản thô sơ của người dân chài, gắn liền với cuộc sống những ngư dân miền biển Nam Trung bộ nói chung và ngư dân tỉnh Khánh Hòa nói riêng. Thô sơ nhưng gần gũi, những chiếc thúng chai như là những mảnh hồn của tình người dân ve vùng biển.
Trên mặt bên Nhưng vòng tròn của Thuyền thúng như là một hình ảnh thân thuộc, gần gũi.

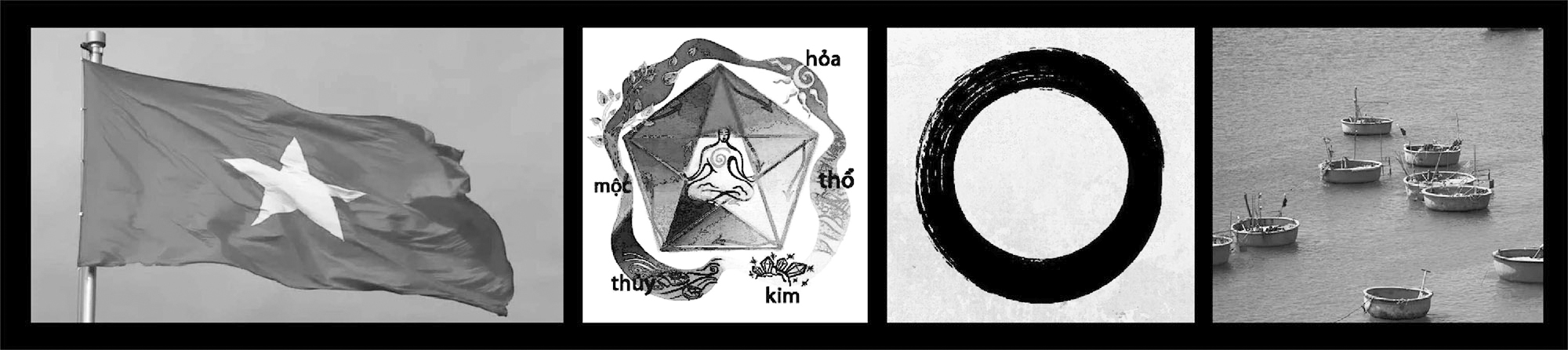

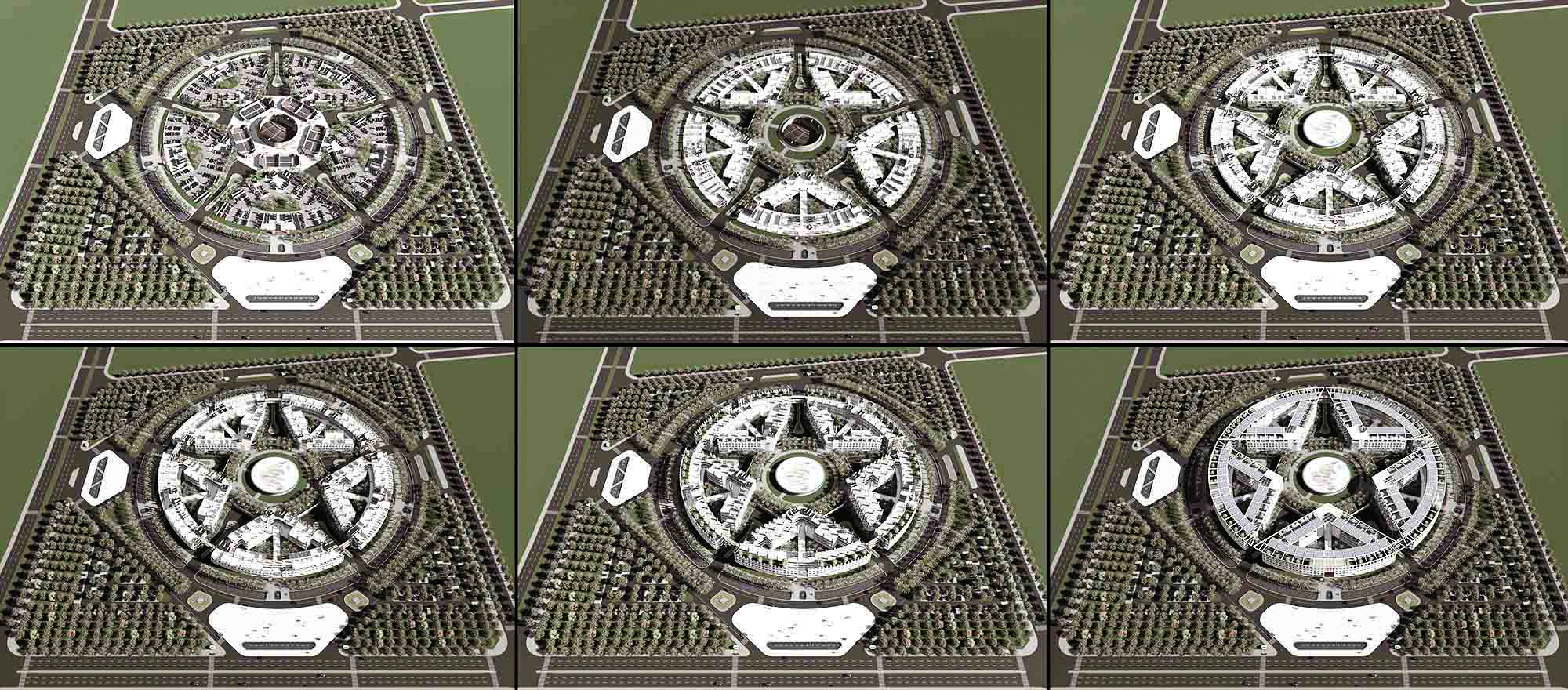

Ý tưởng tạo hình kiến trúc
2, TỔ CHỨC GIAO THÔNG:
Hệ thống giao thông nội bộ được chia làm 3 vòng kết nối với nhau và kết nối với các bãi xe, hầm đỗ xe và 5 sảnh đón chính của 5 khối nhà và 5 sảnh hội trường (gồm 1 sảnh chính và 4 sảnh phụ). Cụ thể gồm:
- Trục đường A: Trục đường A là trục đường đối ngoại, kết nối 4 lối ra vào chính có bảo vệ kiểm soát với các bãi xe ngoài trời và kết nối vào trục đường B.
- Trục đường B: Là trục đường 2 chiều nội bộ chính có thể đưa Công dân, công nhân viên và xe PCCC tới tất cả các sảnh và tất cả vị trí mặt ngoài của các khối nhà. Trục đường B được đấu nối với Trục đường A và trục đường C và đấu nối với 5 lối ra vào hầm.
- Trục đường A: Là trục đường có chức năng phục vụ cho các xe cần đón người ngay tại các sảnh đón chính của các tòa nhà (trong các dịp nghi lễ, hay đón các người già, trẻ em và Khuyết tật...). Trục đường A cũng được thiết kế phục vụ cho công tác xe cứu hỏa di chuyển để tiếp cận chữa cháy các khối nhà đảm bảo khoảng cách theo yêu cầu từ 2m-10m so với bề mặt tòa nhà.
Hệ thống giao thông nội bộ được chia làm 3 vòng kết nối với nhau và kết nối với các bãi xe, hầm đỗ xe và 5 sảnh đón chính của 5 khối nhà và 5 sảnh hội trường (gồm 1 sảnh chính và 4 sảnh phụ). Cụ thể gồm:
- Trục đường A: Trục đường A là trục đường đối ngoại, kết nối 4 lối ra vào chính có bảo vệ kiểm soát với các bãi xe ngoài trời và kết nối vào trục đường B.
- Trục đường B: Là trục đường 2 chiều nội bộ chính có thể đưa Công dân, công nhân viên và xe PCCC tới tất cả các sảnh và tất cả vị trí mặt ngoài của các khối nhà. Trục đường B được đấu nối với Trục đường A và trục đường C và đấu nối với 5 lối ra vào hầm.
- Trục đường A: Là trục đường có chức năng phục vụ cho các xe cần đón người ngay tại các sảnh đón chính của các tòa nhà (trong các dịp nghi lễ, hay đón các người già, trẻ em và Khuyết tật...). Trục đường A cũng được thiết kế phục vụ cho công tác xe cứu hỏa di chuyển để tiếp cận chữa cháy các khối nhà đảm bảo khoảng cách theo yêu cầu từ 2m-10m so với bề mặt tòa nhà.
3, TỔ CHỨC HỆ THỐNG CẢNH QUAN CÂY XANH, MẶT NƯỚC:
- Hệ thống cây xanh:
* Cây xanh cách ly: Trồng tại lớp không gian thứ nhất ngoài cùng (Phía ngoài trục đường A). Chọn các loại cây có tán lớn, dày, rễ cọc và tuổi thọ cao như: Cây sao đen, cây dầu, cây sa la...
* Cây cọ dừa: Thân cây thẳng cao, có tán khá rộng được trồng tại lớp không gian thứ 2, 3,4. Có tác dụng tạo không gian dẫn lối, thân cây thẳng cao không che khuất tầm nhìn vào các khối công trình. Ngoài ra loại thân cây cao thẳng dễ kết hợp với chiếu sáng sân vườn tạo nên nhịp điệu. Dáng cây thẳng còn thể hiện sự thẳng thắn, chính trực như tính cách cần có của một người làm công chức phục vụ công dân.
* Cây hoa và bãi cỏ: Cỏ nhung nhật và các loại cây hoa dễ chăm sóc, tạo màu sắc sinh động và tạo viền trang trí: cây ắc ó, hoa thanh tú, bạch trinh biển, hoa kim đồng, hoa mẫu đơn, cây bạch tạng....
- Hệ thống hồ nước:
* Các hồ nước tại điểm nhấn tại các lối ra vào chính kết hợp với phun nước nghệ thuật.
* Các hồ nước chạy vòng bao quanh tòa nhà tạo vi khí hậu và tạo sự cân bằng cảnh quan. Nó cũng có ý nghĩa như gợi lại mặt nước biển của một tỉnh có bờ biển chạy dài và hình ảnh biển rất thân thuộc với người dân.
- Hệ thống cây xanh:
* Cây xanh cách ly: Trồng tại lớp không gian thứ nhất ngoài cùng (Phía ngoài trục đường A). Chọn các loại cây có tán lớn, dày, rễ cọc và tuổi thọ cao như: Cây sao đen, cây dầu, cây sa la...
* Cây cọ dừa: Thân cây thẳng cao, có tán khá rộng được trồng tại lớp không gian thứ 2, 3,4. Có tác dụng tạo không gian dẫn lối, thân cây thẳng cao không che khuất tầm nhìn vào các khối công trình. Ngoài ra loại thân cây cao thẳng dễ kết hợp với chiếu sáng sân vườn tạo nên nhịp điệu. Dáng cây thẳng còn thể hiện sự thẳng thắn, chính trực như tính cách cần có của một người làm công chức phục vụ công dân.
* Cây hoa và bãi cỏ: Cỏ nhung nhật và các loại cây hoa dễ chăm sóc, tạo màu sắc sinh động và tạo viền trang trí: cây ắc ó, hoa thanh tú, bạch trinh biển, hoa kim đồng, hoa mẫu đơn, cây bạch tạng....
- Hệ thống hồ nước:
* Các hồ nước tại điểm nhấn tại các lối ra vào chính kết hợp với phun nước nghệ thuật.
* Các hồ nước chạy vòng bao quanh tòa nhà tạo vi khí hậu và tạo sự cân bằng cảnh quan. Nó cũng có ý nghĩa như gợi lại mặt nước biển của một tỉnh có bờ biển chạy dài và hình ảnh biển rất thân thuộc với người dân.
4, BỐ CỤC TỔNG MẶT BẰNG THEO LỚP KHÔNG GIAN:
+ Lớp không thứ nhất ngoài cùng tiếp giáp các trục giao thông lớn. Tại lớp không gian này được tổ chức các chức không gian chức năng:
* Các cổng ra vào tạo cả 4 trục đường tiếp cận kết hợp các quảng trường, nhà bảo vệ và tiểu cảnh nhỏ (Xem bản vẽ mặt bằng tổng thể)
* Bố trí trồng các cây xanh cách có tán lớn và dày nhắm tạo sự cách ly tiếng ồn và làm sạch không khí, giảm bụi cho không gian chức năng của các lớp bên trong.
* Tổ chức các bãi xe khách ngoài trời dưới các khu cây xanh lớn giúp cho việc tiếp cận công trình của công dân được thư thái và mát mẽ.
+ Lớp không thứ nhất ngoài cùng tiếp giáp các trục giao thông lớn. Tại lớp không gian này được tổ chức các chức không gian chức năng:
* Các cổng ra vào tạo cả 4 trục đường tiếp cận kết hợp các quảng trường, nhà bảo vệ và tiểu cảnh nhỏ (Xem bản vẽ mặt bằng tổng thể)
* Bố trí trồng các cây xanh cách có tán lớn và dày nhắm tạo sự cách ly tiếng ồn và làm sạch không khí, giảm bụi cho không gian chức năng của các lớp bên trong.
* Tổ chức các bãi xe khách ngoài trời dưới các khu cây xanh lớn giúp cho việc tiếp cận công trình của công dân được thư thái và mát mẽ.
+ Lớp không gian thứ 2 từ ngoài vào Tổ chức các chức năng:
* Hệ thống trục giao thông nội bộ chính nơi Công dân có thể di chuyển xe tới 5 sảnh đón chính của 5 khối nhà và 5 lối vào hầm.
* Hệ thống hồ nước kết hợp vòi phun nghệ thuật như một con kênh chạy quanh khối công trình ngăn cách lối giao thông nội bộ chính và khối công trình chính. Các hồ nước này chỉ sâu 300mm kết hợp chất liệu đá màu tối tạo cảm giác sâu hơn nhưng vẫn đảm bảo an toàn cho người sử dụng.
* Hệ thống trục giao thông nội bộ chính nơi Công dân có thể di chuyển xe tới 5 sảnh đón chính của 5 khối nhà và 5 lối vào hầm.
* Hệ thống hồ nước kết hợp vòi phun nghệ thuật như một con kênh chạy quanh khối công trình ngăn cách lối giao thông nội bộ chính và khối công trình chính. Các hồ nước này chỉ sâu 300mm kết hợp chất liệu đá màu tối tạo cảm giác sâu hơn nhưng vẫn đảm bảo an toàn cho người sử dụng.
+ Lớp không gian thứ 3: Năm khối công trình chính kết hợp nhau thành một khối điêu khắc lớn hình tròn được khoét rộng hình ngôi sao 5 cánh phía sân trong. 5 khối nhà được kết nối với nhau bằng hành lang tại các tầng. Mỗi khối nhà có 2 sảnh thang máy và 4 hệ thống thang thoát hiểm ngoài trời. Các chức năng chính của các khối nhà bao gồm:
* Khối nhà số 1: Khối nhà cho 19 hội Quần chúng của Tỉnh và khối Văn hóa - Xã hội.
* Khối nhà số 2: Khối Công nghiệp và khối Nội chính
* Khối nhà số 3: Khối lưu thông phân phối và Khối nông lâm nghiệp.
* Khối nhà số 4: Khối tổng hợp và khối 4 tổ chức chính trị.
* Khối nhà số 5: Trung tâm lưu trữ
* Khối nhà số 1: Khối nhà cho 19 hội Quần chúng của Tỉnh và khối Văn hóa - Xã hội.
* Khối nhà số 2: Khối Công nghiệp và khối Nội chính
* Khối nhà số 3: Khối lưu thông phân phối và Khối nông lâm nghiệp.
* Khối nhà số 4: Khối tổng hợp và khối 4 tổ chức chính trị.
* Khối nhà số 5: Trung tâm lưu trữ
+ Lớp không gian thứ 4 là lớp không gian trong cùng được bố trí khu hội trường hội họp gồm:
* Khối hội trường 500 chỗ được bố trí tại vị trí trung tâm và nhô cao lên khỏi tầng 1 để có không gian thông thủy chiều cao đạt tiêu chuẩn. Có hệ thống thang bộ kết nối sản hội trường lên sân vườn tầng 1 để người hội họp có thể đi dạo thư giãn giữa các giờ hội họp căng thẳng và cũng có không gian ngoài trời để thảo luận nhóm. Mái khối hội trường 500 chỗ được in bản đồ tỉnh Khánh Hòa như một điểm nhấn trung tâm.
* Bao quanh là 1 khối hội trường 350 chỗ và 8 hội trường 200 chỗ. Tất cả các hội trường đều có sân khấu rộng 5m và có lối và phía sau cho người thuyết trình và biểu diễn.
* Khối hội trường 500 chỗ được bố trí tại vị trí trung tâm và nhô cao lên khỏi tầng 1 để có không gian thông thủy chiều cao đạt tiêu chuẩn. Có hệ thống thang bộ kết nối sản hội trường lên sân vườn tầng 1 để người hội họp có thể đi dạo thư giãn giữa các giờ hội họp căng thẳng và cũng có không gian ngoài trời để thảo luận nhóm. Mái khối hội trường 500 chỗ được in bản đồ tỉnh Khánh Hòa như một điểm nhấn trung tâm.
* Bao quanh là 1 khối hội trường 350 chỗ và 8 hội trường 200 chỗ. Tất cả các hội trường đều có sân khấu rộng 5m và có lối và phía sau cho người thuyết trình và biểu diễn.
